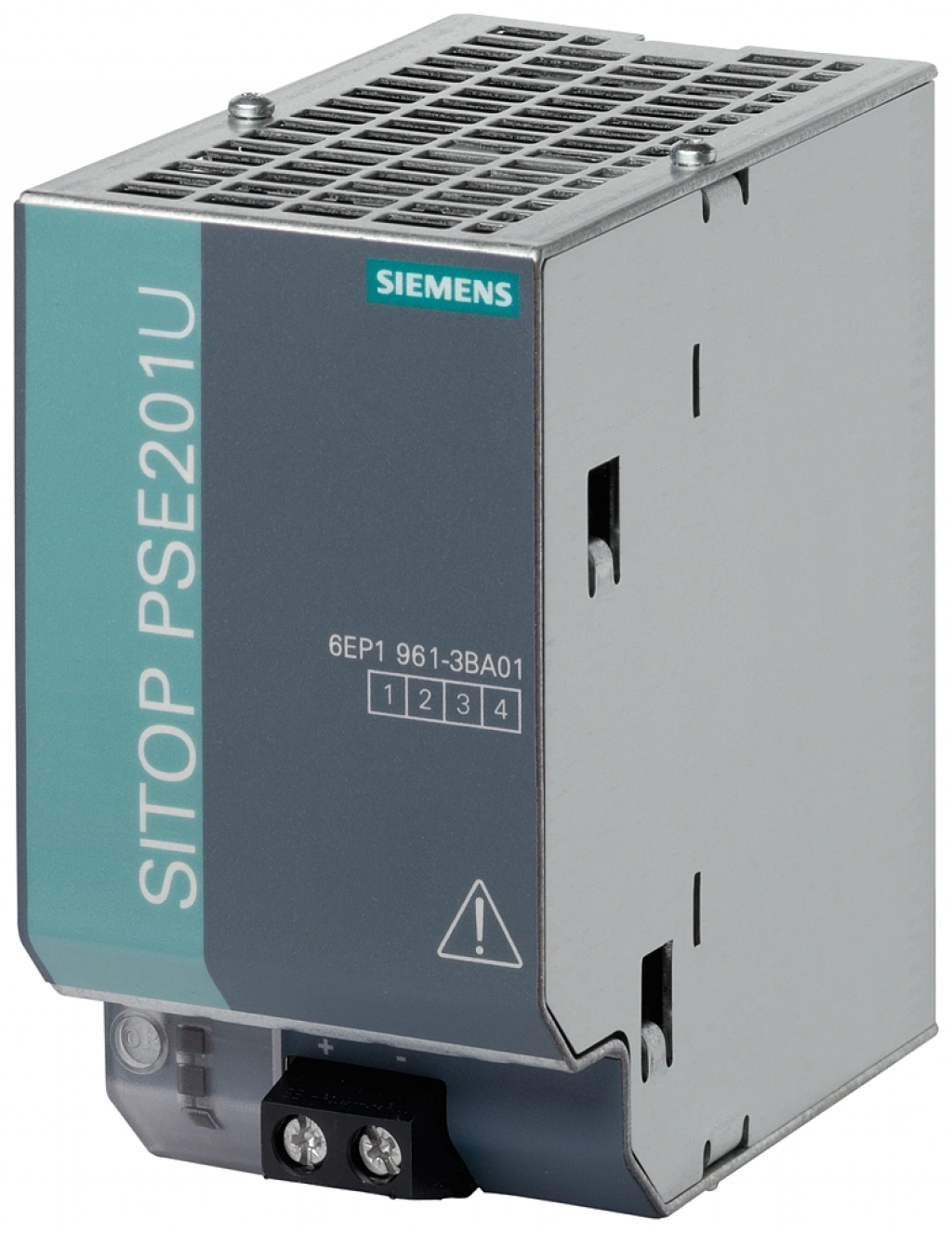

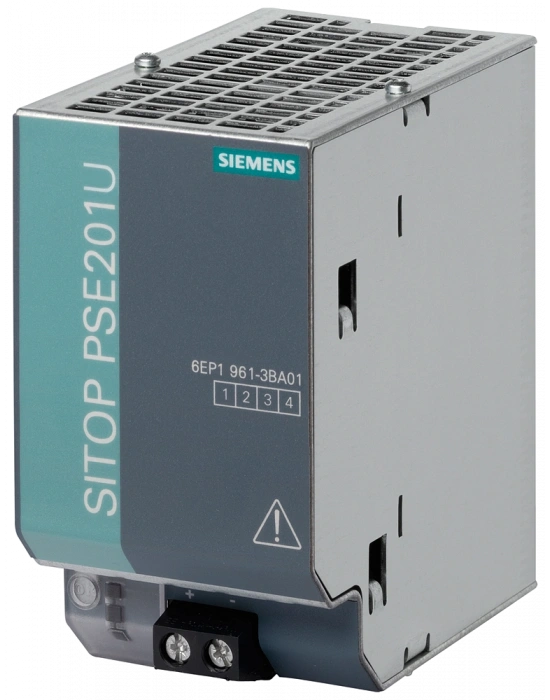

Siemens 6AG1961-3BA01-7AA0 SIPLUS PS 24 V DC 40 A Tamponlama Modülü

Siemens SIPLUS PS Tamponlama Modülü

Siemens 6AG1961-3BA01-7AA0, 24 V DC besleme hattında oluşan kısa süreli gerilim kesintilerinde bağlı ekipmanların enerjisiz kalmasını önlemeye yardımcı olan modüler tamponlama ünitesidir. Uyumlu güç kaynağının çıkışına paralel bağlanarak çalışır.

Modül, 24–28,8 V DC giriş gerilimi ve 40 A nominal çıkış akımı değerine sahiptir. Tamponlama süresi bağlı yükün çektiği akıma göre değişir ve uygun çalışma koşullarında 100 milisaniye ile 10 saniye arasında olabilir.

SIPLUS versiyonu, standart 6EP1961-3BA01 modülü temel alınarak üretilmiştir. Elektronik devrelerinde bulunan koruyucu kaplama ve -25 ila +70 °C çalışma sıcaklığı, modülün çevresel koşullara karşı dayanımını artırır.

Teknik Özellikler

• Ürün ailesi: SIPLUS PS

• Ürün tipi: Modüler tamponlama modülü

• Temel ürün: 6EP1961-3BA01

• Nominal besleme gerilimi: 24 V DC

• Giriş gerilimi aralığı: 24–28,8 V DC

• Nominal çıkış akımı: 40 A

• Tamponlama süresi: 100 ms–10 saniye

• 40 A yükte tamponlama: Yaklaşık 200 ms

• 20 A yükte tamponlama: Yaklaşık 400 ms

• 10 A yükte tamponlama: Yaklaşık 800 ms

• 5 A yükte tamponlama: Yaklaşık 1,6 saniye

• Çalışma sıcaklığı: -25 ila +70 °C

• Elektronik koruma: Conformal coating

• Koruma sınıfı: IP20

• Bağlantı tipi: Vidalı terminal

• Montaj: 35 mm DIN ray

• Ölçüler: 70 × 125 × 125 mm

• Net ağırlık: Yaklaşık 1,2 kg
